8口RS-485集线器技术规范

产品概述

YS-JXQ是一款内部采用双核、无休(不间断工作)的设计，为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产品支持传输速率达115.2KBPS，为了数据通讯的安全可靠，RS-485 接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及1500W浪涌保护电路，能够提供2500V的隔离电压，可以有效地抑制闪电liohting)和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，可应用于户外工程。

在RS-485工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485收发转换时延问题。RS-485接口传输距离大干1200米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中。

RS-485 HUB提供星型RS-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善 RS-485 总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大天提高了现有RS-485网络的可靠性，有效缩短了网络的维护时间。合理的利用YS-JXQ RS-485HUB可以助您设计出可靠的RS-485系统。

产品性能特点

采用光电隔离技术提供2500V的隔离电压，可以有效地抑制闪电(Lighting)和ESD。防止雷击浪涌引入转换器提供1500W浪涌保护电路，同时可以有效的防止雷击和共地干扰。

采用的判别申路能够自动感知数据流方向在RS-485工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决RS-485收发转换时延问题。

提供星型RS-485总线连接，各端口都具有短路、开路保护用户可以轻易改善RS-485 总线结构，分割网段，提高通信可靠性，当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有RS-485网络的可靠性，有效缩短了网络的维护时间。

产品信息

品牌名称:西安远顺电气有限责任公司

产品名称:8口RS-485集线器

产品型号:YS-JXQ

外供电源：AC24V-2.2A

工作方式:异步半双工

传输介质:双绞线或屏蔽线

传输速率:300bps-1152Kbps

传输距离:0-5公里(115200-300bps)

外形尺寸:155mm×111mm×59mm

安装方式：轨道卡扣式

使用环境:-40℃到85℃，相对湿度为5%到95%

自动发送或接收数据，无需外部的流量控制信号

(RTS)三线(TXD.RXD.GND)制通信

RS-485接口每路能够连接128个设备

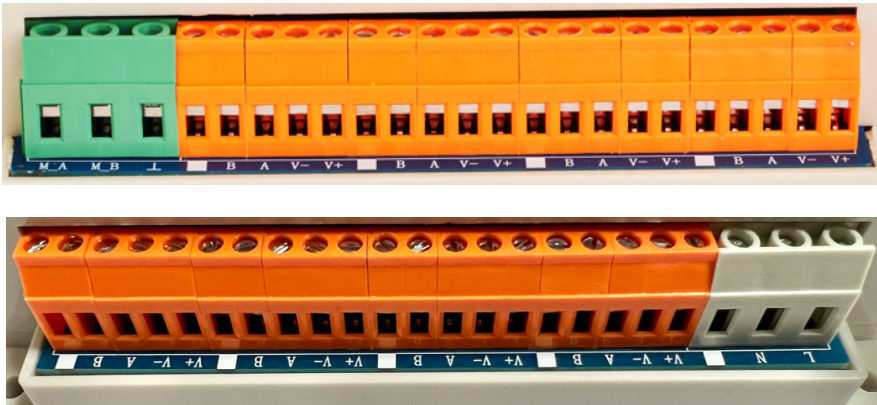

接口端子定义

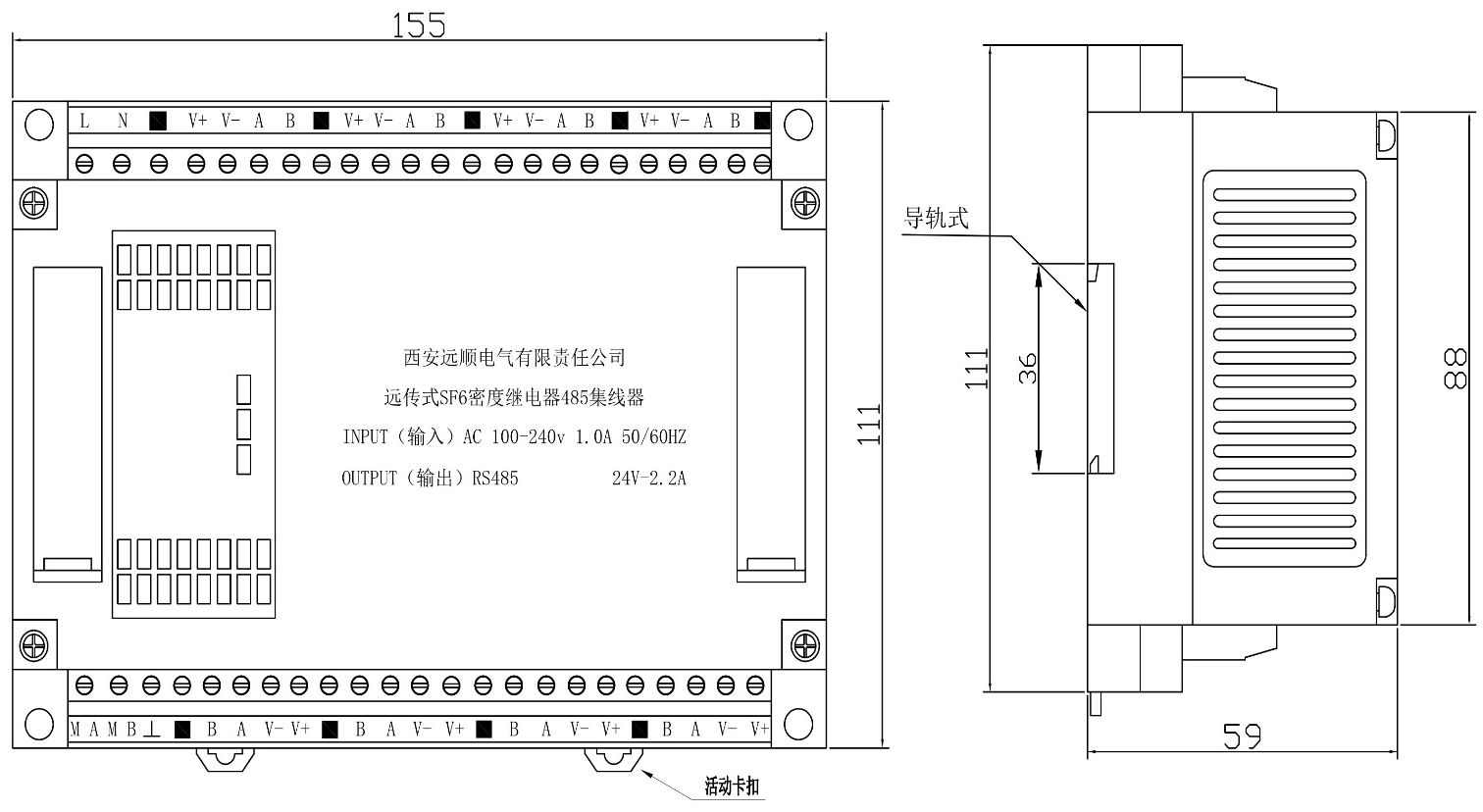

产品图纸

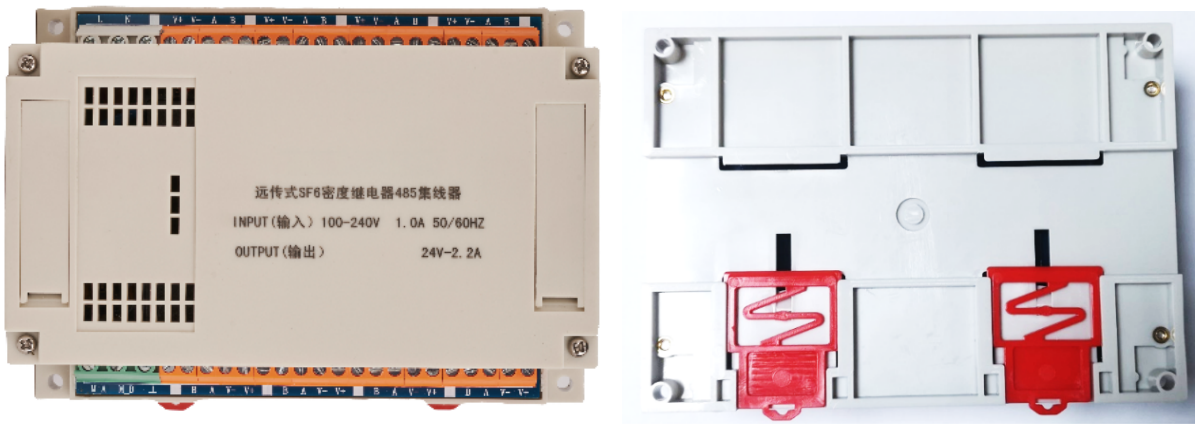

产品外形图

应用拓扑图

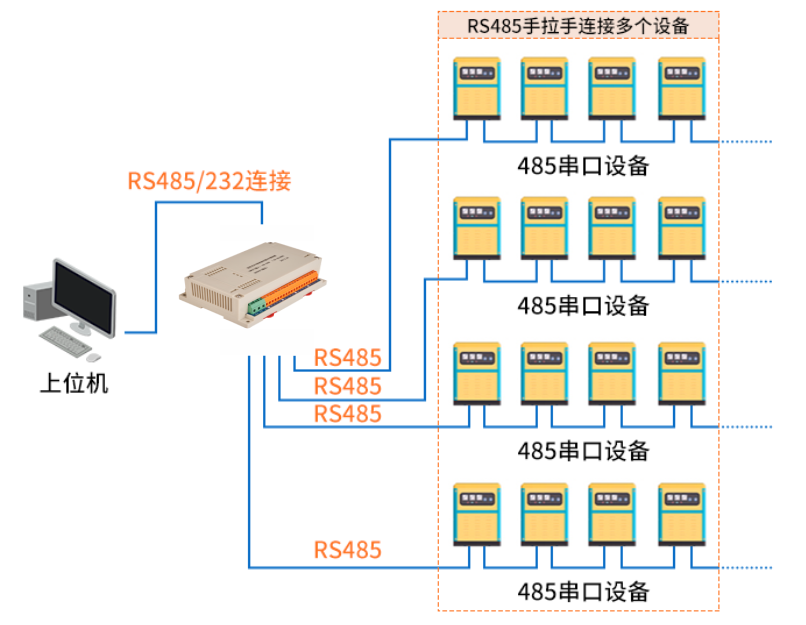

1.RS485总线分割信号放大(总线分割可星型连接，放大信号，灵活

组网的同时又能保证信号的稳定)

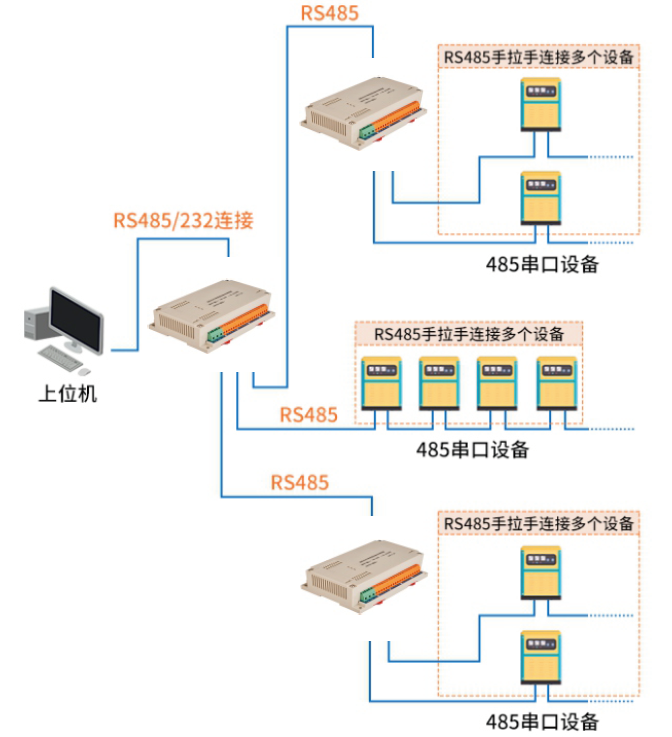

2.设备级联(可多个HUB级联使用，使用多个设备连接的复杂大系统，方便互联)

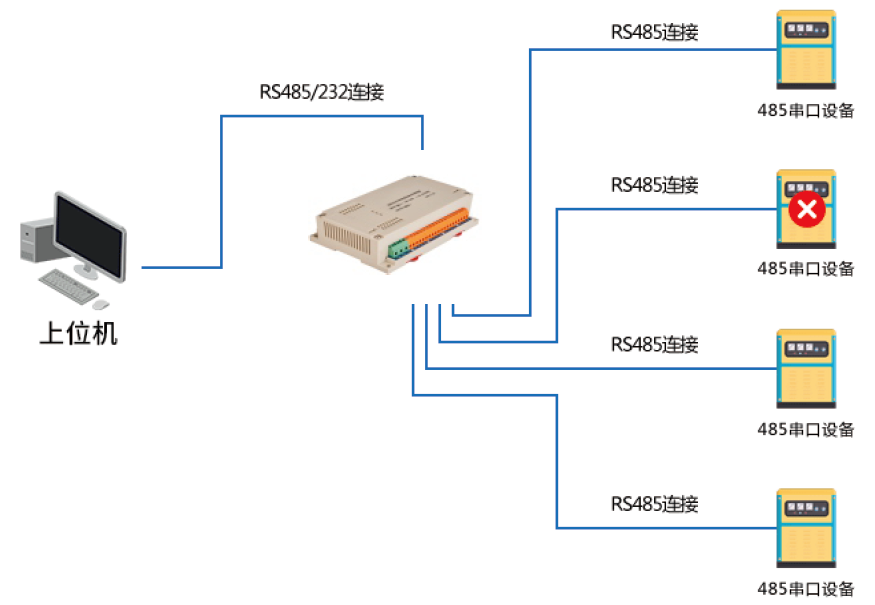

3.通道隔离(当其中一条线路如短路，其他线路正常运行互不干扰，模块指示灯异常)
